依科曼天牛远程实时监测系统

一、背景介绍：

       松墨天牛是松材线虫从病树传播到健康树木的主要媒介生物，是松材线虫转移的桥梁，控制松墨天牛的发生，切断传播路径是防治松材线虫病的重要措施。松墨天牛的发生动态监控对于制定松墨天牛的防治对策至关重要。为此，北京依科曼生物技术股份有限公司针对松墨天牛的生物学特点，利用松墨天牛对特定引诱剂的敏感特性，开发了基于化学引诱的天牛智能监测系统。

二、系统原理

依科曼天牛智能监测系统主要运用昆虫引诱技术、电子机械传感技术、无线传输技术、云存储技术等构建出一整套松墨天牛生态监测及预警系统。

三、系统构成

依科曼天牛智能监测系统主要由害虫远程实时监控终端和远程控制及数据分析平台两大部分组成。

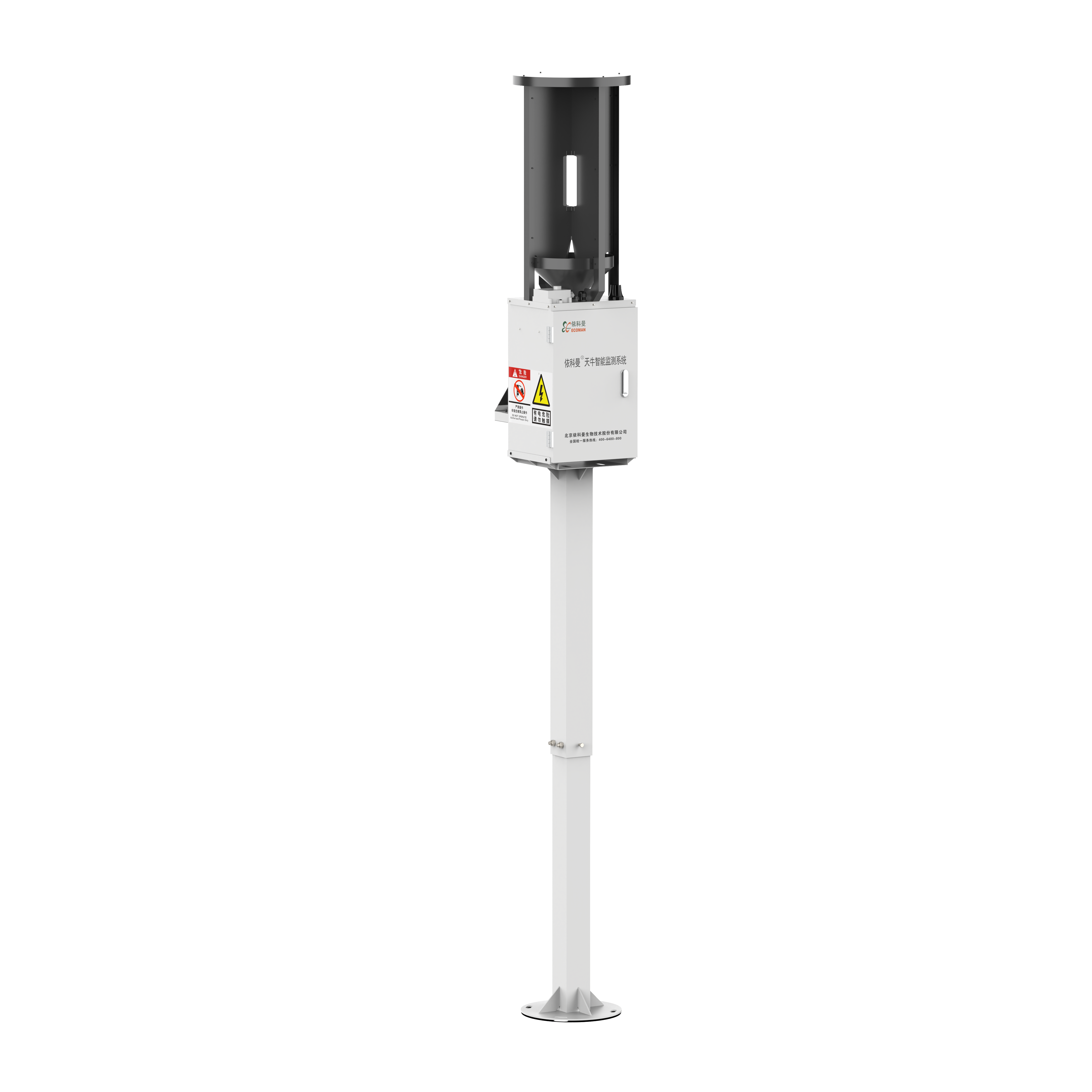

（1）远程实时监控终端

害虫远程实时监控终端包括电源系统、天牛诱捕计数系统、环境采集系统、无线传输系统等4个不同的工作模块组成；

①天牛诱捕计数系统主要功能是实现天牛引诱、捕捉、准确计数，是整套系统的技术核心。

②环境控制系统采用多组环境感测元件，可提供更多松墨天牛种群与生态环境因子的监测。

③无线传输系统主要是信息处理模块对害虫监测信息和环境信息进行简单的信号整理，通过无线传输系统传至后端主控平台，而后端主控平台把操作指令通过无线传输系统回传至前端网络的时候，信息处理模块也将对操作指令进行相应的信号读取和处理，完成前端监测网络的控制。

（2）远程控制及数据分析平台

        远程控制及数据分析平台主要用于接收监测信息，并对监测信息加以分析储存至害虫防治资料库，提供有效的指导防治方案，实现害虫虫情发生预警并给予及时的害虫防治提醒，此外，依科曼天牛智能监测系统还可以针对用户对不同目标害虫的监测需求的差异性进行自主监控设置，同时可以满足系统监控的远程操作。

四、依科曼天牛智能监测系统主要实现以下功能：

   （1）松墨天牛诱捕与自动计数。

诱捕计数模块是利用专业的昆虫信息素配合由光电检测器和数字信息模拟器构成的计数装置，利用松墨天牛捕捉时产生的计数信号并将信号放大，经由逻辑运算可获得诱虫数目。

可配置专用摄像头，每天抓取诱捕到的松墨天牛图片，通过远程在线复核诱捕天牛数量，还可通过对图像人工判读进行雌雄比计算。

（3）支持无线网络和卫星网络传输方式

无线网络传输技术支持多重网络制式，利用运营商网络传输到后端平台。卫星网络传输技术支持北斗RDSS短报文，在无人区和弱信号区，将监测数据通过北斗卫星以短报文的形式发送到后端平台，提升了监测设备的覆盖范围。

（4）松墨天牛首发预警、发生程度超阈值预警

每年第一代首发日期会自动发出预警信息，可设置每日监测阈值，超出阈值发出预警信息。

（5）松墨天牛发生动态可视化展示。

支持按照小班、县、省进行松墨天牛发生动态分析，折线图、柱状图等方式进行可视化的展示。
